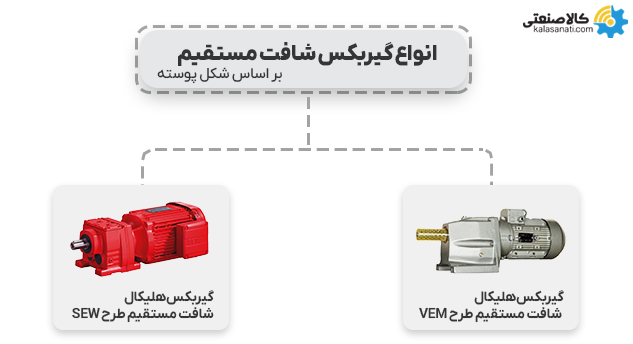

انواع گیربکس شافت مستقیم

همان‌طور که اشاره شد، اکثر گیربکس‌های شافت مستقیم مشابه دو برند VEM و SEW هستند؛ علاوه بر شکل ظاهری، این گیربکس‌ها را می‌توان بر اساس نوع ورودی، خروجی یا نحوه نصب آن‌ها نیز دسته‌بندی کرد. رایج‌ترین انواع گیربکس شافت مستقیم عبارت‌اند از:

1. گیربکس شافت مستقیم پایه‌دار (با شافت ورودی و خروجی هالو یا سالید)
2. گیربکس شافت مستقیم فلنج دار (با شافت ورودی و خروجی هالو یا سالید)

در ادامه به معرفی مشخصات دو برند VEM و SEW می‌پردازیم.

گیربکس هلیکال شافت مستقیم طرح VEM

گیربکس‌ هلیکال شافت مستقیم طرح VEM را با سه نوع ورودی می‌توان سفارش داد: هالوشفت، سالید شفت و کوپل مستقیم موتور و گیربکس. در روش کوپل مستقیم، شفت موتور را تراشیده و کوچک‌تر می‌کنند و با استفاده از یک دنده سرشافتی با چرخ‌دنده گیربکس درگیر می‌شود؛ در این روش نیازی به فلنج برای اتصال موتور و گیربکس نیست و از طریق یک دری واسطه این دو دستگاه را به هم متصل می‌کنند. خروجی این گیربکس‌ها می‌تواند به‌صورت پایه‌دار یا فلنج دار باشد. علاوه بر این می‌توان دو گیربکس هلیکال مستقیم را به‌صورت مرکب نیز خریداری نمود.

شرکت‌های تولیدکننده گیربکس، قطعات گیربکس هلیکال شافت مستقیم طرح VEM را نیز تولید می‌کنند تا در صورت خرابی دنده‌ها، نیازی به تعویض کل گیربکس نباشد. گیربکس‌های هلیکال طرح VEM، معمولاً دارای دو جفت دنده هلیکال هستند. هنگامی که یکی از دنده‌ها خراب می‌شود، بعضی‌ها ترجیح می‌دهند جفت دنده را با هم تعویض کنند تا طول عمر هر دو دنده برابر باشد؛ اما اگر دنده از برندی غیر از برند گیربکس خریداری شود، باید جفت دنده با هم تعویض شوند. گیربکس‌های هلیکال شافت مستقیم طرح VEM با توان و دور خروجی مختلفی تولید می‌شود که در جدول زیر مشاهده می‌کنید:

منبع: https://www.kalasanati.com/%D8%A7%D8%AE%D8%A8%D8%A7%D8%B1-%D9%88-%D9%85%D9%82%D8%A7%D9%84%D8%A7%D8%AA/%D9%85%D9%82%D8%A7%D9%84%D8%A7%D8%AA-%DA%AF%DB%8C%D8%B1%D8%A8%DA%A9%D8%B3/312/%D8%A2%D8%B4%D9%86%D8%A7%DB%8C%DB%8C-%D8%A8%D8%A7-%DA%AF%DB%8C%D8%B1%D8%A8%DA%A9%D8%B3-%D8%B4%D8%A7%D9%81%D8%AA-%D9%85%D8%B3%D8%AA%D9%82%DB%8C%D9%85

تیپ	قطر شافت خروجی (mm)	محدوده توان (KW)	محدوده دور خروجی (rpm)	وزن الکتروگیربکس (Kg)
ZG1 یا G1	28	0.37 ~ 0.75	40 ~ 200	19 ~ 22
ZG2 یا G2	32	0.37 ~ 3	25 ~ 450	25 ~ 40
ZG3 یا G3	48	1.1 ~ 5.5	20 ~ 450	49 ~ 76
ZG4 یا G4	60	1.5 ~ 7.5	20 ~ 480	88 ~ 120
ZG5 یا G5	75	3 ~ 15	16 ~ 430	155 ~ 210
ZG6 یا G6	90	4 ~ 30	20 ~ 230	224 ~ 435
ZG7 یا G7	100	11 ~ 45	20 ~ 200	380 ~ 590
